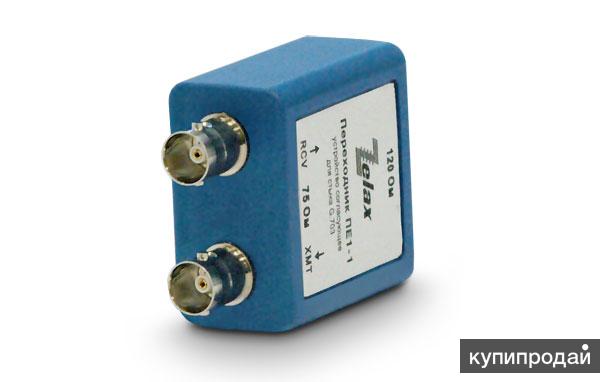

Согласующее устройство G.703 2048 кбит/с ПЕ1-1

Назначение
Переходник ПЕ1-1 позволяет оборудованию с несимметричным (коаксиальным) интерфейсом 75 Ом подключиться к оборудованию с симметричным интерфейсом 120 Ом (витая пара) и наоборот.
Переходник ПЕ1-1 может использоваться для конвертирования интерфейса G.703,
реализованного на двух коаксиальных кабелях с импедансом 75 Ом, на интерфейс G.703,
реализованный на двух витых парах с импедансом 120 Ом.
Переходник ПЕ1-1 представляет собой согласующее устройство трансформаторного типа,
обеспечивающее полное согласование импедансов и амплитуд сигналов в соответствии
с требованиями стандарта ITU-T G.703.
Устройства доступа G.703 - М- 2Б1 предназначены для соединения сегментов сетей Ethernet через любую каналообразующую аппаратуру с интерфейсом G.703, а также по физическим линиям связи. М-2Б1 позволяет подключить цифровое оборудование локальных сетей к каналу Е1 систем PDH и SDH, радиорелейных станций, оптических трансиверов и мультиплексоров, а также к аппаратуре ИКМ-120.

Технические характеристики переходника ПЕ1-1
Параметр Описание
Габаритные размеры переходника 54х44х25 мм
Разъём для подключения коаксиального кабеля розетка BNC
Разъём для подключения витых пар розетка RJ-45
Линейные параметры соответствуют требованиям рекомендации
ITU-T G.703
Линейная скорость 2048 кбит/с
Питание не требуется
Табл. 2 Условия эксплуатации переходника ПЕ1-1
Температура окружающей среды от 5°С до 35°С
Относительная влажность воздуха до 95%, при t°=30°С

Возможен разумный торг или обмен на рации и прочее.
Так же возможен прокат устройства.
