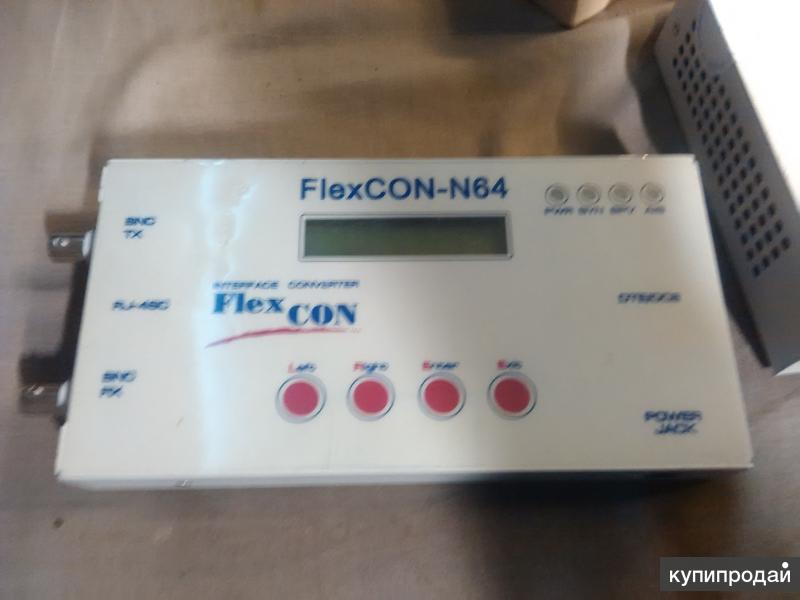

Конвертер интерфейсов FlexCON-N64

Преобразование интерфейсов между портом передачи данных ( V.35, V.36, X.21) и Е1 G.703/G.704
Встроенная память NVRAM для хранения пользовательских настроек
Светодиодная индикация
Компактный настольный корпус
Установка скорости передачи от 64 кбит/с до 2048 кбит/с
Кадрирование РСМ30 или РСМ31
Настройка и контроль с помощью LCD-монитора и четырех клавиш
Автоматическое определение оконечного оборудования данных (ООД) по подключенному интерфейсному кабелю

Конвертеры FlexCON- N64 и FlexCON-N64 Unfr работают на стыке Е1 и различных каналов передачи данных, таких как V.35, V.36, RS530 или X.21. Очень полезна возможность установки синхронизации как от любого из интерфейсов, так и от собственного тактового генератора. Эти устройства могут включаться в схемы как парами, для объединения портов передачи данных через каналы Е1, так и по одному для согласования интерфейсов с возможностью гибкого изменения скорости передачи в зависимости от пропускной способности канала.
Технические характеристики НАТЕКС FlexCON-N64, FlexCON-N64 Unfr

Сетевой интерфейс Е1 Кадрирование Unframed mode
PCM31 без CRC-4
PCM31 с CRC-4
PCM30 без CRC-4
PCM30 с CRC-4
Скорость От 64 кбит/с до 2048 кбит/с
Линейный код HDB3
AMI
Импеданс симметричный 120 Ом
несимметричный 75 Ом
Уровни сигнала
Передача:
симметичный ±3 В ±10%
несимметричный ±2,37 В ±10%
прием: 0…–36 дБ
Джиттер Соотв. ITU-T Рек. G.823

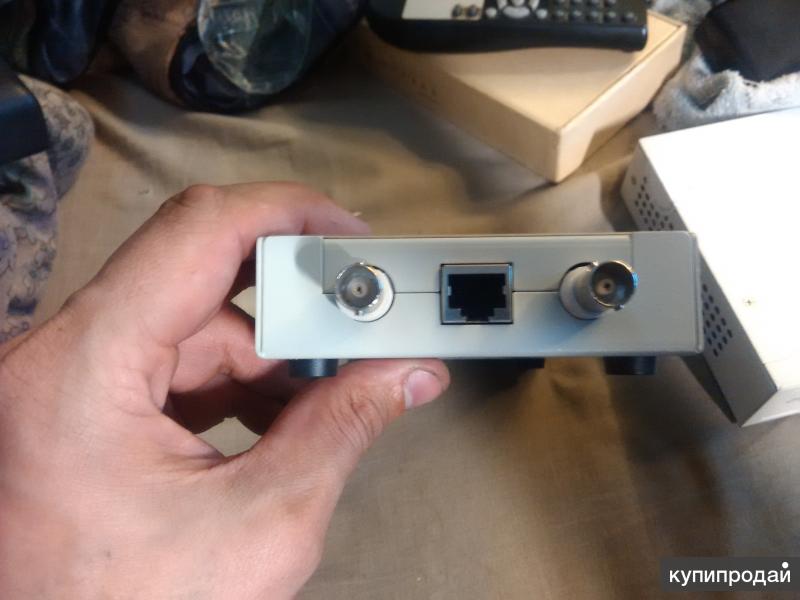

Разъемы
симметричный RJ-48C
несимметричный - 2 x BNC
Синхронизация внутренняя
восстановленная из Е1
восстановленная от устройства DTE/DCE
Соответствие стандартам
ITU-T G.703, G.704, G.706, G.732, G.823
Интерфейс передачи данных Тип V.35, RS530, V.36 и Х.21 – выбирается кабелем
Разъемы SCSI 50 ти контактная розетка
Контрольные сигналы CTS активируется вслед за синхронизацией порта Е1 или постоянно «ON»
DSR активируется вслед за синхронизацией порта Е1 или постоянно «ON»
DCD активируется вслед за синхронизацией порта Е1 или постоянно «ON»
Распределение ТС Режимы с кадрированием Пользователь самостоятельно выбирает используемые тайм-слоты
Unframed mode Прозрачная передача трафика в порт Е1
Диагностика Программные шлейфы Устанавливаются на порту Е1
Индикаторы LED PWR, SYNC, BPV, LINK/ACT, 10/100
Массогабаритные характеристики Размеры
190х100х28 мм
Масса 0,2 кг
Питание От сети 220 В 50 Гц через адаптер 5 В 2 А
Климатические характеристики Рабочая температура 0…50°C
Влажность До 80% без конденсата

Возможен разумный торг или обмен на рации и прочее.
Так же возможен прокат устройства.
